Inverter ibrido Delta ad alta gamba da 100kW 240V - Soluzione di alimentazione per microgrid industriale

Sistema di conversione di potenza di grado industriale

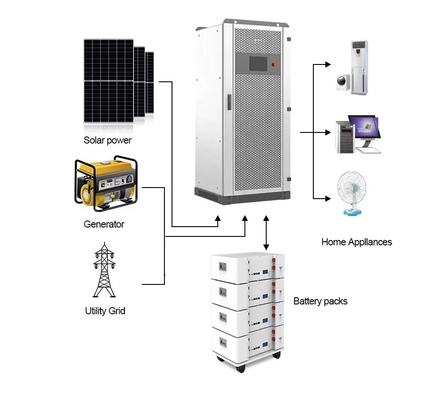

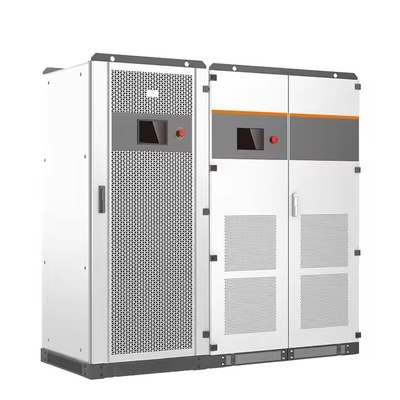

Questo avanzato inverter ibrido da 100kW eroga potenza trifase e split-phase affidabile per applicazioni industriali e commerciali su larga scala. Caratterizzato da un'esclusiva configurazione delta ad alta gamba da 240 V con uscita split-phase, offre una flessibilità senza pari per le strutture che richiedono sia azionamenti motore trifase che carichi monofase da 120/240 V. Con un massimo di quattro tracker MPPT che supportano un ingresso fotovoltaico da 240kW e compatibilità con batterie da 420-850V, questo sistema rappresenta lo stato dell'arte della tecnologia di conversione di potenza industriale.

Elementi chiave di differenziazione rispetto ai modelli di capacità inferiore:

1. Capacità di potenza migliorata: uscita continua da 100kW (picco 110kVA) per apparecchiature industriali pesanti

2. Ingresso solare ampliato: Fino a quattro canali MPPT indipendenti per complessi array solari

3. Supporto batteria a tensione più elevata: Gamma 420-850V per moderni sistemi di accumulo ad alta tensione

4. Interazione avanzata con la rete: Tempo di transizione <20ms tra le modalità grid-tie e isola

Specifiche tecniche

Funzionalità tecniche avanzate

1. Conversione di tensione di precisione

La tecnologia brevettata di sfasamento dell'inverter genera una potenza trifase pulita da 240 V fornendo contemporaneamente un'uscita monofase da 120 V. Questa capacità unica:

• Elimina la necessità di trasformatori esterni

• Mantiene un perfetto equilibrio di fase (±1%)

• Fornisce <3% THDi per apparecchiature sensibili

• Caratteristiche Tempo di transizione <20ms tra le modalità operative

*Approfondimento tecnico: utilizza moduli IGBT controllati da DSP con frequenza di commutazione di 16 kHz per una precisa regolazione della tensione e una rapida risposta alle variazioni di carico.*

2. Raccolta solare intelligente

Il nostro sistema MPPT avanzato garantisce la massima raccolta di energia:

• Fino a quattro canali di tracciamento indipendenti

• Gamma operativa 250-850V

• Tensione di ingresso massima di 1.000 V

• Capacità di avviamento a freddo fino a 150 V

• Efficienza di tracciamento di picco del 99,9%

Dati sulle prestazioni: raggiunge un'efficienza di conversione del 98,5% a carico nominale con Tempo di risposta MPPT <0,5 s alle mutevoli condizioni di irraggiamento.

3. Gestione industriale della batteria

L'interfaccia batteria avanzata supporta:

• Molteplici chimiche al litio (NMC, LFP)

• Profili di carica configurabili

• Ricarica con compensazione della temperatura

• Potenza di carica 120/180/240kW

• Monitoraggio dello stato di salute

*Funzione di sicurezza: include il rilevamento integrato dei guasti ad arco CC, la protezione dai guasti a terra e la capacità di arresto rapido conforme a NEC 2017/2020.*

Applicazioni target

Produzione industriale

• Impianti di assemblaggio automobilistico

• Impianti di produzione di acciaio

• Funzionamento di macchinari pesanti

• Linee di processo industriali

*Caso di studio: un impianto di produzione del Midwest ha ridotto i costi energetici del 42% dopo aver installato questo sistema per alimentare la propria linea di produzione 24 ore su 24, 7 giorni su 7, mantenendo al contempo la qualità dell'energia per le apparecchiature CNC sensibili.*

Commerciale e istituzionale

• Grandi complessi commerciali

• Campus ospedalieri

• Strutture universitarie

• Data center

Vantaggio tecnico: il funzionamento in parallelo consente un'espansione della capacità senza interruzioni man mano che le esigenze energetiche crescono, con Sincronizzazione <5ms tra le unità.

Infrastruttura di servizi pubblici ed energia

• Fonti di alimentazione primarie per microgrid

• Applicazioni di peak shaving

• Sistemi di integrazione delle energie rinnovabili

• Alimentazione della comunità remota

Funzione in evidenza: supporta servizi di rete avanzati, tra cui la regolazione della frequenza e il supporto della tensione con Tempo di risposta <100ms.

Architettura di sistema

Conversione di potenza

• Topologia ANPC a tre livelli

• Efficienza di picco del 98%

• Tempo di trasferimento <20ms

• Capacità di carico sbilanciato al 100%

• Capacità di sovraccarico a breve termine del 200%

Sistema di controllo

• Processore DSP dual-core con co-elaborazione FPGA

• Monitoraggio e previsione del carico in tempo reale

• Avvisi di manutenzione predittiva

• Aggiornamenti firmware remoti

• Protezione della sicurezza informatica

Funzioni di protezione

• Protezione completa da sovratensione/sottotensione

• Protezione da sovrafrequenza/sottofrequenza

• Protezione da inversione di polarità

• Protezione da cortocircuito

• Monitoraggio dei guasti a terra

• Rilevamento dei guasti ad arco

Requisiti di installazione

Elettrico

• Interruttore automatico minimo da 400 A

• Conduttori in rame 2/0 AWG minimo

• Sistema di messa a terra adeguato (<0,1Ω verso terra)

• Dispositivi di protezione dalle sovratensioni (minimo 40 kA)

Ambientale

• Spazio libero di 800 mm per la ventilazione

• Monitoraggio della temperatura ambiente

• Filtri antipolvere in aree ad alta concentrazione di particolato

• Montaggio elevato in zone alluvionali

• Protezione dalla corrosione per installazioni costiere

Certificazione e conformità

Questo inverter di grado industriale soddisfa o supera:

• UL 1741 SB (Sicurezza)

• IEEE 1547-2018 (Interconnessione di rete)

• FCC Parte 15 Sottoparte B (EMC)

• CEI 0-21 (Codice di rete italiano)

• NEC 2020 Arresto rapido

• IEC 62109-1/-2

Nota: i marchi di certificazione sono visibili sull'etichetta del prodotto. Verificare sempre le certificazioni correnti con il produttore prima dell'installazione.

Domande frequenti

Prestazioni

D: Qual è la curva di efficienza a diversi livelli di carico?
R: Mantiene un'efficienza >96% dal 30-100% del carico grazie all'avanzata topologia di conversione multilivello.

D: Come gestisce le correnti di spunto dei motori di grandi dimensioni?
R: La capacità di sovraccarico del 200% per 10 secondi gestisce la maggior parte degli avviamenti dei motori industriali.

Compatibilità

D: Quali sistemi di gestione della batteria sono supportati?
R: Supporto nativo per Tesla, BYD, LG Chem, CATL, Pylontech tramite CAN/RS485.

D: Può funzionare con batterie a flusso?
R: Sì, con profili di carica configurabili per vanadio redox e altre chimiche a flusso.

Installazione

D: Qual è il programma di manutenzione consigliato?
R: Ispezione semestrale, inclusa termografia, aggiornamenti del firmware e pulizia del filtro dell'aria.

D: Quante unità possono funzionare in parallelo?
R: Supporta fino a 16 unità in parallelo per sistemi da 1,6 MW con controllo centralizzato.

Perché scegliere questo inverter?

1. Affidabilità industriale: Componenti di grado militare con una durata media tra i guasti (MTBF) di oltre 100.000 ore

2. Design a prova di futuro: Aggiornabile via software per nuove funzionalità e protocolli

3. Ottimizzazione energetica: Algoritmi di previsione avanzati massimizzano l'autoconsumo

4. Tempi di inattività ridotti: Componenti sostituibili a caldo e manutenzione predittiva

5. Monitoraggio intelligente: Connesso al cloud con analisi e avvisi in tempo reale

6. Conformità globale: Soddisfa gli standard internazionali per l'implementazione in tutto il mondo
