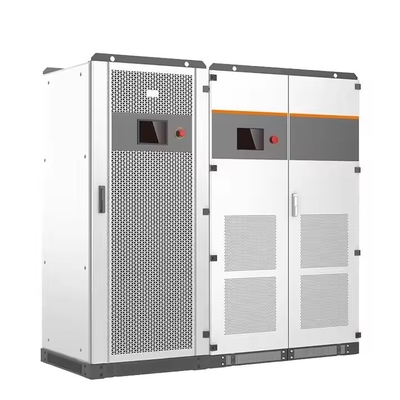

Inverter ibrido industriale ad alta gamba delta da 250kW 240V

Soluzione di conversione di potenza su scala di megawatt

1. Introduzione al prodotto

Questo inverter ibrido da 250kW di grado industriale rappresenta l'apice della tecnologia di conversione di potenza trifase, progettato specificamente per applicazioni industriali pesanti e microgrid su scala di utilità.

*Approfondimento tecnico: Utilizza una tecnologia brevettata di sfasamento per generare una vera trifase a 240V (linea-linea) fornendo simultaneamente un'uscita a 120V (linea-neutro), eliminando la necessità di trasformatori esterni.*

Caratteristiche principali:

• Potenza in uscita continua di 250kW (picco di 275kVA)
  *Nota tecnica: Ottenuta tramite topologia ANPC a tre livelli con un'efficienza di conversione di picco del 98,7% a carico nominale.*

• Sei canali MPPT indipendenti per la massima raccolta solare
  Vantaggio tecnico: Riduce le perdite di disadattamento fino al 40% in configurazioni di array complesse rispetto ai progetti convenzionali.

• Gamma di tensione della batteria da 420-850V per i moderni sistemi di accumulo
  *Vantaggio del sistema: L'integrazione diretta con batterie al litio ad alta tensione riduce la complessità del sistema e migliora l'efficienza di andata e ritorno del 2-3%.*

2. Specifiche tecniche

3. Tecnologie principali

3.1 Conversione di potenza avanzata

• Utilizza la topologia ANPC a 3 livelli
  *Vantaggio tecnico: Riduce le perdite di commutazione del 30% rispetto ai progetti convenzionali a due livelli, mantenendo <1% THDu in modalità isola.*

• Moduli IGBT controllati da DSP
  *Approfondimento tecnico: Frequenza di commutazione PWM a 16kHz con controllo adattivo del tempo morto minimizza la distorsione armonica.*

3.2 Raccolta solare intelligente

• Sei canali MPPT indipendenti
  *Vantaggio del sistema: Ogni canale funziona con un'efficienza di tracciamento del 99,9% e <0,5s di frequenza di aggiornamento utilizzando l'algoritmo perturb-and-observe ottimizzato.*

• Gamma operativa 250-850V
  Nota tecnica: Incorpora la scansione della curva IV all'avvio per identificare il punto di massima potenza globale in condizioni di ombreggiamento.

4. Applicazioni target

4.1 Industria pesante

• Forni ad arco di acciaieria
  *Caso di studio: Ha dimostrato la capacità di gestire sovraccarichi a breve termine del 200% durante gli attacchi degli elettrodi con <3% di calo di tensione.*

• Operazioni di fusione dell'alluminio
  Vantaggio tecnico: Mantiene <1% di squilibrio di fase critico per le operazioni di potline.

5. Requisiti di installazione

5.1 Specifiche elettriche

• Interruttore automatico minimo da 800A
  Requisito tecnico: Conduttori conformi a NEC 310.16 con isolamento a 90°C.

• Sistema di messa a terra adeguato
  Nota di sicurezza: Richiede <0,1Ω di resistenza di messa a terra con conduttore di messa a terra in rame da 25mm².

6. Conformità e certificazione

• UL 1741 SB
  *Dettaglio della certificazione: Include test completi delle barriere di isolamento (3kV CA/5kV CC) e dei sistemi di rilevamento degli archi elettrici.*

• IEEE 1547-2018
  *Conformità alla rete: Dispone di protezione anti-isola <2s con capacità di attraversamento della frequenza.*
